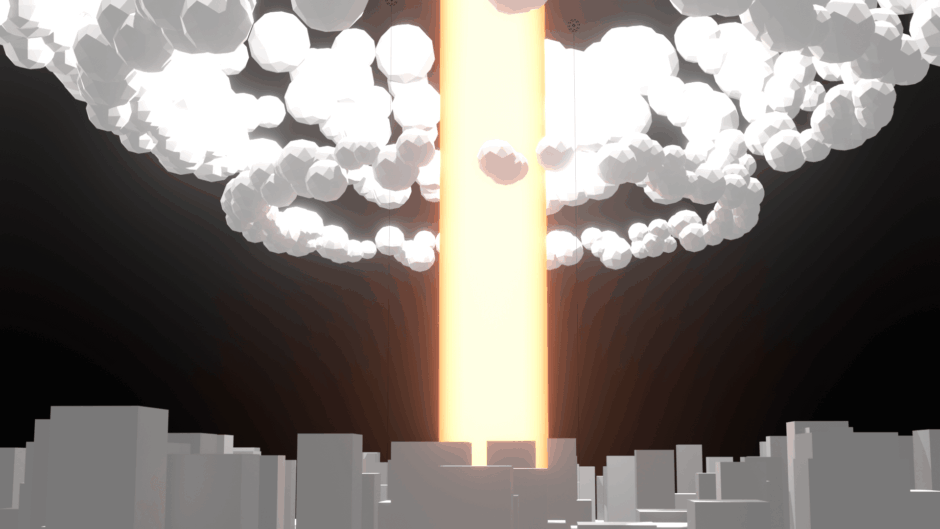

【Blenderジオメトリーノード】衝撃！光線と破壊アニメーションの作り方【SNSで話題の3Dエフェクト】

💥 SNSで話題沸騰！Blenderジオメトリーノードで迫力の破壊アニメーションを再現！

このチュートリアルは、あかりノートさんの素晴らしいYouTube動画を参考に作成しました。あかりノートさんの詳細かつ分かりやすい解説に深く感謝いたします。

もし、このアニメーションの作成プロセスを動画で直接確認したい場合は、以下のリンクからあかりノートさんの元の動画をご覧ください:

「Blenderのジオメトリーノード (Geometry Nodes)って、こんなすごい破壊アニメーションが作れるの！？」「まるで映画のワンシーンみたい！でも、どうやって作るんだろう…」「SNSでよく見る、あの光線が落ちてきて建物が崩れるエフェクト、自分でも作ってみたい！」

もしあなたがそう感じているなら、この記事はまさにうってつけです！ジオメトリーノードは、ノード（箱）を線でつなぐだけで、驚くほど複雑でリアルな3Dエフェクトやアニメーションを作り出せる、Blenderの強力な機能です。

今回は、Blenderジオメトリーノードを使った、光線が落ちてきて建物が破壊される迫力満点のアニメーションの作り方を、動画の手順に沿ってステップバイステップで徹底解説します。

この記事を読み終える頃には、あなたもジオメトリーノードの応用テクニックをマスターし、SNSで注目されるようなオリジナルの3Dアニメーションを作成できるようになるでしょう！

この記事で学べること:

発光する爆発エフェクトの作成とコンポジット設定
ジオメトリーノードで光線とリング状の雲を生成しアニメーションさせる方法
ランダムなビル群を簡単に作成するテクニック
プロキシミティ（近接）機能を使った破壊アニメーションの制御
瓦礫が舞い上がる動きと、ビルが消える演出
リアルなマテリアルとドラマチックなライティング設定

難しい専門知識は不要！一緒に手を動かしながら、Blenderジオメトリーノードの無限の可能性を体験してみましょう！

A. 準備：Blenderを起動してレンダー設定を行う

まずは、Blenderを起動し、今回の複雑なアニメーション作成に適したレンダー環境を整えましょう。

Blenderを起動する:
- Blenderを立ち上げます。初期表示されている「立方体」は使用しませんので、選択して Delete キーで削除しておきましょう。
カラーマネジメントの設定:
- プロパティエディターの「レンダープロパティ (Render Properties)」タブ内にある「カラーマネジメント (Color Management)」セクションを展開します。
- 「ビュー変換 (View Transform)」を「スタンダード (Standard)」に変更します。これにより、色の鮮やかさが向上し、発光表現がより美しくなります。

B. 爆発エフェクト（半球状の光）を作成する

まずは、地面に光線が着弾した際に発生する、半球状の爆発エフェクトを作成します。

UV球を追加し、滑らかにする:
- 3Dビューポートで Shift + A ＞「メッシュ (Mesh)」＞「UV球 (UV Sphere)」を追加します。
- UV球を右クリックし、「スムーズシェード (Shade Smooth)」を選択して、表面を滑らかにします。
発光マテリアルを設定する:
- 画面上部のワークスペースタブから「シェーディング (Shading)」ワークスペースに切り替えます。
- UV球が選択されている状態で、シェーダーエディターの「新規 (New)」ボタンをクリックして新しいマテリアルを作成します。
- 「プリンシプルBSDF (Principled BSDF)」ノードは削除します。
- Shift + A ＞「シェーダー (Shader)」＞「放射 (Emission)」ノードを2つ追加します。
- それぞれの「放射 (Emission)」ノードの「カラー (Color)」を、一つは「白」、もう一つは「オレンジ」に設定し、「強さ (Strength)」をそれぞれ「2」程度に設定します。
- Shift + A ＞「シェーダー (Shader)」＞「ミックスシェーダー (Mix Shader)」ノードを追加します。
- 2つの「放射」ノードの出力を「ミックスシェーダー」ノードの「シェーダー (Shader)」入力に接続します。
- Shift + A ＞「入力 (Input)」＞「レイヤーウェイト (Layer Weight)」ノードを追加します。
- Shift + A ＞「コンバーター (Converter)」＞「カラーランプ (Color Ramp)」ノードを追加します。
- 「レイヤーウェイト (Layer Weight)」ノードの「全方向 (Facing)」出力を、「カラーランプ (Color Ramp)」ノードの「係数 (Factor)」入力に接続します。
- 「カラーランプ (Color Ramp)」ノードの「カラー (Color)」出力を、「ミックスシェーダー (Mix Shader)」ノードの「係数 (Factor)」入力に接続します。
- 「カラーランプ」のスライダーを調整して、球体の中央から外側へ色が変化するグラデーション（白からオレンジ）を作成します。
- 「ミックスシェーダー」ノードの出力を「マテリアル出力 (Material Output)」ノードの「サーフェス (Surface)」入力に接続します。
コンポジターでグレア（ブルーム）を追加する:
- 画面上部のワークスペースタブから「コンポジティング (Compositing)」ワークスペースに切り替えます。
- 「ノードを使用 (Use Nodes)」にチェックを入れます。
- 「レンダーレイヤー (Render Layers)」ノードと「コンポジット (Composite)」ノードの間に、「フィルター (Filter)」＞「グレア (Glare)」ノードを追加します。
- 「グレア (Glare)」ノードの「タイプ (Type)」を「Fog Glow」に設定し、「サイズ (Size)」や「しきい値 (Threshold)」を調整して、発光が強調されるようにします。

👉 「なるほど！」ポイント： この爆発エフェクトは、ジオメトリーノードを使わずに、発光するマテリアルとコンポジターでのグレア効果を組み合わせることで、リアルな光の表現を作り出しています。特に「レイヤーウェイト」と「カラーランプ」を使うことで、中心から外側へのグラデーションを簡単に表現できるのがポイントです。

C. 光線とリング状の雲をジオメトリーノードで作成する

次に、空から落ちてくる光線と、それに伴って発生するリング状の雲をジオメトリーノードで作成します。

新しいジオメトリーノードツリーを作成する:
- 3Dビューポートで Shift + A ＞「メッシュ (Mesh)」＞「平面 (Plane)」を追加します。
- この平面を選択した状態で、プロパティエディターの「モディファイアープロパティ (Modifier Properties)」（スパナのアイコン）タブを開き、「モディファイアーを追加 (Add Modifier)」＞「ジオメトリーノード (Geometry Nodes)」を選択します。
- 「新規 (New)」ボタンをクリックして新しいジオメトリーノードツリーを作成します。
- 「グループ入力 (Group Input)」ノードは削除します。
光線のベースを作成する:
- Shift + A ＞「カーブプリミティブ (Curve Primitive)」＞「カーブライン (Curve Line)」ノードを追加します。
- この「カーブライン (Curve Line)」ノードの「カーブ (Curve)」出力を、「グループ出力 (Group Output)」ノードの「ジオメトリー (Geometry)」入力に接続します。
- 「カーブライン (Curve Line)」ノードの「終了 (End)」の「Z」を「2.5」程度に設定し、縦長の直線にします。
- Shift + A ＞「カーブ (Curve)」＞「カーブリサンプル (Resample Curve)」ノードを追加し、「カーブライン」と「グループ出力」の間に配置します。
- 「カーブリサンプル (Resample Curve)」ノードの「カウント (Count)」を「10」程度に設定し、直線を細かく分割します。
リング状の雲をインスタンスで配置する:
- Shift + A ＞「インスタンス (Instances)」＞「ポイントにインスタンス (Instance on Points)」ノードを追加し、「カーブリサンプル」と「グループ出力」の間に配置します。
- Shift + A ＞「カーブプリミティブ (Curve Primitive)」＞「カーブサークル (Curve Circle)」ノードを追加します。
- この「カーブサークル (Curve Circle)」ノードの「カーブ (Curve)」出力を、「ポイントにインスタンス (Instance on Points)」ノードの「インスタンス (Instance)」入力に接続します。
- これにより、直線上に複数の円が配置されます。
光線と雲に厚みを付ける:
- Shift + A ＞「カーブ (Curve)」＞「カーブからメッシュ (Curve to Mesh)」ノードを追加し、「ポイントにインスタンス」と「グループ出力」の間に配置します。
- Shift + A ＞「カーブプリミティブ (Curve Primitive)」＞「カーブサークル (Curve Circle)」ノードをもう一つ追加します。
- この新しい「カーブサークル (Curve Circle)」ノードの「カーブ (Curve)」出力を、「カーブからメッシュ (Curve to Mesh)」ノードの「プロファイルカーブ (Profile Curve)」入力に接続します。
- 「カーブサークル (Curve Circle)」ノードの「半径 (Radius)」を「0.1」程度に設定し、光線とリングに細い厚みを付けます。
光線とリングの表示範囲をアニメーションで制御する:
- Shift + A ＞「カーブ (Curve)」＞「カーブをトリム (Trim Curve)」ノードを追加し、「カーブリサンプル」と「ポイントにインスタンス」の間に配置します。
- Shift + A ＞「ジオメトリー (Geometry)」＞「終点選択 (Endpoint Selection)」ノードを追加します。
- Shift + A ＞「ユーティリティ (Utilities)」＞「数値演算 (Math)」ノードを追加し、モードを「比較 (Compare)」に設定します。
- 「終点選択 (Endpoint Selection)」ノードの「開始 (Start)」出力を、「数値演算 (Math)」ノードの「値 (Value)」入力に接続します。
- 「数値演算 (Math)」ノードの「結果 (Result)」出力を、「カーブをトリム (Trim Curve)」ノードの「開始 (Start)」入力に接続します。
- 「数値演算 (Math)」ノードの「しきい値 (Threshold)」をアニメーションさせることで、光線が上から下に伸びてくるように見せることができます。
- 同様に、「カーブをトリム (Trim Curve)」ノードの「終了 (End)」入力にもキーフレームを打つことで、光線の長さやリングの数を制御できます。
リングのサイズを上空ほど大きくする:
- Shift + A ＞「入力 (Input)」＞「スプラインパラメータ (Spline Parameter)」ノードを追加します。
- Shift + A ＞「コンバーター (Converter)」＞「カラーランプ (Color Ramp)」ノードを追加します。
- Shift + A ＞「ユーティリティ (Utilities)」＞「数値演算 (Math)」ノードを追加し、モードを「乗算 (Multiply)」に設定します。
- 「スプラインパラメータ (Spline Parameter)」ノードの「係数 (Factor)」出力を、「カラーランプ (Color Ramp)」ノードの「係数 (Factor)」入力に接続します。
- 「カラーランプ (Color Ramp)」ノードの「カラー (Color)」出力を、「数値演算 (Math)」ノードの「値1 (Value1)」入力に接続します。
- 「数値演算 (Math)」ノードの「結果 (Result)」出力を、「ポイントにインスタンス (Instance on Points)」ノードの「スケール (Scale)」入力に接続します。
- 「カラーランプ」のスライダーを調整することで、リングのサイズが上空ほど大きく、地上に近づくほど小さくなるように制御できます。
光線の先端を細くする:
- Shift + A ＞「カーブ (Curve)」＞「カーブ半径設定 (Set Curve Radius)」ノードを追加し、「カーブリサンプル」と「ポイントにインスタンス」の間に配置します。
- Shift + A ＞「ユーティリティ (Utilities)」＞「数値演算 (Math)」ノードを追加し、モードを「乗算 (Multiply)」に設定します。
- 「スプラインパラメータ (Spline Parameter)」ノードの「係数 (Factor)」出力を、「数値演算 (Math)」ノードの「値1 (Value1)」入力に接続します。
- 「数値演算 (Math)」ノードの「結果 (Result)」出力を、「カーブ半径設定 (Set Curve Radius)」ノードの「半径 (Radius)」入力に接続します。
- これにより、光線が上から下へ向かうにつれて、先端が細くなるように見せることができます。
雲のディテールを追加する:
- Shift + A ＞「ポイント (Points)」＞「面にポイントを分配 (Distribute Points on Faces)」ノードを追加し、「ポイントにインスタンス」ノードの後に配置します。
- Shift + A ＞「インスタンス (Instances)」＞「ポイントにインスタンス (Instance on Points)」ノードをもう一つ追加し、「面にポイントを分配」ノードの後に配置します。
- Shift + A ＞「メッシュプリミティブ (Mesh Primitive)」＞「ICO球 (Icosphere)」ノードを追加します。
- この「ICO球 (Icosphere)」ノードの「メッシュ (Mesh)」出力を、2つ目の「ポイントにインスタンス (Instance on Points)」ノードの「インスタンス (Instance)」入力に接続します。
- 「ICO球 (Icosphere)」ノードの「半径 (Radius)」を「0.01」程度に、**細分化 (Subdivisions)**を「2」程度に設定します。
- Shift + A ＞「テクスチャ (Texture)」＞「ノイズテクスチャ (Noise Texture)」ノードを追加します。
- Shift + A ＞「コンバーター (Converter)」＞「カラーランプ (Color Ramp)」ノードを追加します。
- Shift + A ＞「ユーティリティ (Utilities)」＞「数値演算 (Math)」ノードを追加し、モードを「乗算 (Multiply)」に設定します。
- 「ノイズテクスチャ (Noise Texture)」ノードの「係数 (Factor)」出力を、「カラーランプ (Color Ramp)」ノードの「係数 (Factor)」入力に接続します。
- 「カラーランプ (Color Ramp)」ノードの「カラー (Color)」出力を、「数値演算 (Math)」ノードの「値1 (Value1)」入力に接続します。
- 「数値演算 (Math)」ノードの「結果 (Result)」出力を、2つ目の「ポイントにインスタンス (Instance on Points)」ノードの「スケール (Scale)」入力に接続します。
- これにより、リング状の雲の表面にランダムなサイズの球体が配置され、雲らしい不均一な見た目になります。
光線と雲にマテリアルを割り当てる:
- 「マテリアル設定 (Set Material)」ノードを2つ追加します。一つは光線用、もう一つは雲用です。
- 光線用の「マテリアル設定 (Set Material)」ノードを「カーブからメッシュ」ノードの後に配置し、爆発エフェクトで作成した発光マテリアル（または新しい発光マテリアル）を割り当てます。
- 雲用の「マテリアル設定 (Set Material)」ノードを、雲のインスタンスを作成しているノードの後に配置し、新しい白いマテリアル（粗さを高め、透過を低めにしたもの）を割り当てます。

👉 「なるほど！」ポイント： ジオメトリーノードでは、カーブをベースに様々な形状を生成できます。「ポイントにインスタンス」で円を配置し、「カーブからメッシュ」で厚みを付けることで、光線とリング状の雲を作成しています。さらに「カーブをトリム」とキーフレームでアニメーションを制御し、「スプラインパラメータ」と「カーブ半径設定」でリングのサイズや光線の先端を調整することで、よりダイナミックな光線エフェクトを実現しています。

D. ビル群をジオメトリーノードで作成する

次に、破壊される対象となるビル群をジオメトリーノードで自動生成します。ランダムな高さと幅のビルを効率的に配置します。

新しいジオメトリーノードツリーを作成する:
- 3Dビューポートで Shift + A ＞「メッシュ (Mesh)」＞「平面 (Plane)」を追加します。
- この平面を選択した状態で、プロパティエディターの「モディファイアープロパティ (Modifier Properties)」（スパナのアイコン）タブを開き、「モディファイアーを追加 (Add Modifier)」＞「ジオメトリーノード (Geometry Nodes)」を選択します。
- 「新規 (New)」ボタンをクリックして新しいジオメトリーノードツリーを作成します。
- 「グループ入力 (Group Input)」ノードは削除します。
グリッド上にビルを配置する:
- Shift + A ＞「メッシュプリミティブ (Mesh Primitive)」＞「グリッド (Grid)」ノードを追加します。
- 「グリッド (Grid)」ノードの「サイズX (Size X)」と「サイズY (Size Y)」を「20」程度に、**頂点X (Vertices X)と頂点Y (Vertices Y)**を「20」程度に設定します。
- Shift + A ＞「ポイント (Points)」＞「面にポイントを分配 (Distribute Points on Faces)」ノードを追加し、「グリッド」ノードの後に配置します。
- Shift + A ＞「インスタンス (Instances)」＞「ポイントにインスタンス (Instance on Points)」ノードをもう一つ追加し、「面にポイントを分配」ノードの後に配置します。
- Shift + A ＞「メッシュプリミティブ (Mesh Primitive)」＞「立方体 (Cube)」ノードを追加します。
- この「立方体 (Cube)」ノードの「メッシュ (Mesh)」出力を、2つ目の「ポイントにインスタンス (Instance on Points)」ノードの「インスタンス (Instance)」入力に接続します。
- 2つ目の「ポイントにインスタンス (Instance on Points)」ノードの出力を、「グループ出力 (Group Output)」ノードの「ジオメトリー (Geometry)」入力に接続します。
- これにより、グリッド上に立方体がランダムに配置されます。
ビルの高さを調整する:
- Shift + A ＞「ジオメトリー (Geometry)」＞「ジオメトリー変換 (Transform Geometry)」ノードを追加し、「ポイントにインスタンス」と「グループ出力」の間に配置します。
- Shift + A ＞「入力 (Input)」＞「値 (Value)」ノードを追加します。
- Shift + A ＞「ユーティリティ (Utilities)」＞「数値演算 (Math)」ノードを追加し、モードを「乗算 (Multiply)」に設定します。
- Shift + A ＞「ベクトル (Vector)」＞「XYZ合成 (Combine XYZ)」ノードを追加します。
- 「値 (Value)」ノードの出力を、「数値演算 (Math)」ノードの「値1 (Value1)」入力に接続します。
- 「数値演算 (Math)」ノードの「結果 (Result)」出力を、「XYZ合成 (Combine XYZ)」ノードの「Z」入力に接続します。
- 「XYZ合成 (Combine XYZ)」ノードの出力を、「ジオメトリー変換 (Transform Geometry)」ノードの「平行移動 (Translation)」入力に接続します。
- 「立方体 (Cube)」ノードの「サイズ (Size)」の「Z」を「2」程度に設定し、ビルの高さを調整します。
- 「値 (Value)」ノードの値を「1」程度に設定することで、ビルが床を貫通しないように調整できます。
ビルの高さと横幅をランダム化する:
- Shift + A ＞「ユーティリティ (Utilities)」＞「ランダム値 (Random Value)」ノードを2つ追加します。
- 一つ目の「ランダム値 (Random Value)」ノードの「タイプ (Type)」を「浮動小数点 (Float)」に設定し、「最小 (Min)」を「2」、「最大 (Max)」を「10」程度に設定します。この出力を「立方体 (Cube)」ノードの「サイズ (Size)」の「Z」入力に接続します。これにより、ビルの高さがランダムになります。
- 二つ目の「ランダム値 (Random Value)」ノードの「タイプ (Type)」を「浮動小数点 (Float)」に設定し、「最小 (Min)」を「0.5」、「最大 (Max)」を「1.5」程度に設定します。この出力を「立方体 (Cube)」ノードの「サイズ (Size)」の「X」と「Y」入力に接続します。これにより、ビルの横幅がランダムになります。
マテリアルを割り当てる:
- 「マテリアル設定 (Set Material)」ノードを追加し、「ジオメトリー変換」ノードの後に配置します。
- 新しいマテリアルを作成し、ビルに割り当てます。ここでは、シンプルなグレー系のマテリアルでOKです。

👉 「なるほど！」ポイント： 「面にポイントを分配」と「ポイントにインスタンス」を組み合わせることで、グリッド上にランダムな位置にビルを配置できます。さらに「ランダム値」ノードを使うことで、それぞれのビルの高さや横幅を個別にランダム化し、リアルな都市の景観を簡単に作り出せるのがジオメトリーノードの強みです。

E. 破壊のアニメーションを作成する

いよいよ、このチュートリアルのクライマックス！光線が当たるとビルが破壊され、瓦礫が舞い上がるアニメーションを作成します。これは非常に高度なテクニックですが、ステップバイステップで解説します。

瓦礫のオブジェクトを準備する（Cell Fractureアドオン）:
- まず、破壊される元のビル（立方体）を準備します。3Dビューポートで Shift + A ＞「メッシュ (Mesh)」＞「立方体 (Cube)」を追加します。
- Blenderの「編集 (Edit)」メニュー＞「プリファレンス (Preferences)」＞「アドオン (Add-ons)」で「Cell Fracture」を検索し、チェックを入れて有効にします。
- 立方体を選択した状態で、3Dビューポートの「オブジェクト (Object)」メニュー＞「クイックエフェクト (Quick Effects)」＞「Cell Fracture」を選択します。
- 設定ウィンドウで「ソース (Source)」を「パーティクル (Particles)」に、「パーティクル数 (Number of Particles)」を「50」程度に設定し、「OK」をクリックします。
- これにより、元の立方体が複数の瓦礫に分割されます。これらの瓦礫を全て選択し、M キーを押して新しいコレクション（例：「Debris_Collection」）にまとめます。元の立方体は削除して構いません。
ビル群のジオメトリーノードに瓦礫を配置する:
- ビル群を作成したジオメトリーノードツリーに戻ります。
- Shift + A ＞「インスタンス (Instances)」＞「ポイントにインスタンス (Instance on Points)」ノードをもう一つ追加し、既存の「ポイントにインスタンス」（ビルを配置しているもの）の後に配置します。
- Shift + A ＞「入力 (Input)」＞「コレクション情報 (Collection Info)」ノードを追加します。
- 「コレクション情報 (Collection Info)」ノードの「コレクション (Collection)」入力に、先ほど作成した「Debris_Collection」を選択します。
- 「コレクション情報 (Collection Info)」ノードの「ジオメトリー (Geometry)」出力を、新しく追加した「ポイントにインスタンス (Instance on Points)」ノードの「インスタンス (Instance)」入力に接続します。
- 「ポイントにインスタンス (Instance on Points)」ノードの「インスタンスをピック (Pick Instance)」と「コレクション全体 (Whole Collection)」にチェックを入れます。
- これにより、ビル群の各ポイントに瓦礫のインスタンスが配置されます。
プロキシミティで瓦礫の表示を制御する:
- Shift + A ＞「ジオメトリー (Geometry)」＞「ジオメトリー近接 (Geometry Proximity)」ノードを追加します。
- Shift + A ＞「入力 (Input)」＞「オブジェクト情報 (Object Info)」ノードを追加します。
- 「オブジェクト情報 (Object Info)」ノードの「オブジェクト (Object)」入力に、爆発エフェクトで作成したUV球（光線が着弾する場所）を選択します。
- 「オブジェクト情報 (Object Info)」ノードの「ジオメトリー (Geometry)」出力を、「ジオメトリー近接 (Geometry Proximity)」ノードの「ターゲット (Target)」入力に接続します。
- Shift + A ＞「コンバーター (Converter)」＞「範囲マッピング (Map Range)」ノードを追加します。
- 「ジオメトリー近接 (Geometry Proximity)」ノードの「距離 (Distance)」出力を、「範囲マッピング (Map Range)」ノードの「値 (Value)」入力に接続します。
- 「範囲マッピング (Map Range)」ノードの「へ最小 (To Min)」を「0」、「へ最大 (To Max)」を「1」に設定し、「から最小 (From Min)」と「から最大 (From Max)」を調整して、UV球が近づくにつれて瓦礫が表示されるようにします。
- 「範囲マッピング (Map Range)」ノードの出力を、瓦礫を配置している「ポイントにインスタンス (Instance on Points)」ノードの「スケール (Scale)」入力に接続します。
瓦礫が舞い上がる動きを作成する:
- Shift + A ＞「ジオメトリー (Geometry)」＞「位置設定 (Set Position)」ノードを追加し、瓦礫のインスタンスを配置している「ポイントにインスタンス」ノードの後に配置します。
- Shift + A ＞「ベクトル (Vector)」＞「XYZ合成 (Combine XYZ)」ノードを追加します。
- Shift + A ＞「コンバーター (Converter)」＞「範囲マッピング (Map Range)」ノードをもう一つ追加します。
- 先ほど瓦礫のスケールを制御した「範囲マッピング (Map Range)」ノードの出力を、この新しい「範囲マッピング (Map Range)」ノードの「値 (Value)」入力に接続します。
- 新しい「範囲マッピング (Map Range)」ノードの「へ最小 (To Min)」を「0」、「へ最大 (To Max)」を「2」程度に設定します。
- この新しい「範囲マッピング (Map Range)」ノードの出力を、「XYZ合成 (Combine XYZ)」ノードの「Z」入力に接続します。
- 「XYZ合成 (Combine XYZ)」ノードの出力を、「位置設定 (Set Position)」ノードの「オフセット (Offset)」入力に接続します。
- これにより、UV球が近づくと瓦礫がZ軸方向に舞い上がるように見えます。
ビルが消えるアニメーションを作成する:
- Shift + A ＞「ジオメトリー (Geometry)」＞「ジオメトリーを削除 (Delete Geometry)」ノードを追加し、ビルを配置している「ポイントにインスタンス」ノードの後に配置します。
- 瓦礫の表示を制御した「範囲マッピング (Map Range)」ノードの出力を、「ジオメトリーを削除 (Delete Geometry)」ノードの「選択 (Selection)」入力に接続します。
- 「範囲マッピング (Map Range)」ノードの「へ最小 (To Min)」と「へ最大 (To Max)」を調整し、UV球が近づくにつれてビルが消えるように設定します。
インスタンス実体化ノードを追加する:
- 瓦礫を配置している「ポイントにインスタンス」ノードの後に、「インスタンス (Instances)」＞「インスタンス実体化 (Realize Instances)」ノードを追加します。
- ビルを配置している「ポイントにインスタンス」ノードの後に、「インスタンス実体化 (Realize Instances)」ノードをもう一つ追加します。
- これにより、インスタンスが実際のメッシュに変換され、破壊アニメーションやマテリアルが正しく適用されるようになります。
床部分を破壊アニメーションから除外する:
- ビル群のジオメトリーノードツリーの最初に接続されていた「グループ入力 (Group Input)」（削除したノード）の代わりに、「グリッド (Grid)」ノードから直接「グループ出力 (Group Output)」ノードの「ジオメトリー (Geometry)」入力に接続し直します。
- これにより、床部分（グリッド）は破壊されずに残り、その上にビルと瓦礫のアニメーションが展開されます。

👉 「なるほど！」ポイント： 「Cell Fracture」アドオンで作成した瓦礫を「コレクション情報」ノードでジオメトリーノードに取り込み、「ジオメトリー近接」ノードを使って、特定のオブジェクト（UV球）との距離に基づいて瓦礫の表示/非表示やスケール、位置を制御しています。これにより、光線が近づくとビルが消え、瓦礫が舞い上がるという複雑な破壊アニメーションを、ノードだけで実現しています。

F. マテリアルとライティングの最終調整

最後に、作成したオブジェクトに適切なマテリアルを割り当て、シーン全体をドラマチックにライティングして、高品質な最終レンダーを目指しましょう。

瓦礫のマテリアルを設定する:
- プロパティエディターの「マテリアルプロパティ (Material Properties)」タブを開き、新しいマテリアルを作成します。名前を「Debris_Material」など分かりやすいものに変更します。
- シェーダーエディターでこのマテリアルを選択し、ベースカラーを暗いグレーや茶色に設定し、**粗さ (Roughness)**を「1」に近づけて光沢がないようにします。
- ジオメトリーノード内で、瓦礫を配置している「インスタンス実体化 (Realize Instances)」ノードの後に、「マテリアル設定 (Set Material)」ノードを追加し、この「Debris_Material」を割り当てます。
ビルにも瓦礫のマテリアルを適用する:
- ビルを配置している「インスタンス実体化 (Realize Instances)」ノードの後に、「マテリアル設定 (Set Material)」ノードを追加し、先ほど作成した「Debris_Material」を割り当てます。
- これにより、破壊前と破壊後のビルが同じ質感で表現されます。
ポイントライトで爆発の光を強調する:
- 3Dビューポートで Shift + A ＞「ライト (Light)」＞「ポイント (Point)」を追加します。
- このポイントライトを、爆発エフェクトのUV球の中心に配置します。
- プロパティエディターの「ライトプロパティ (Light Properties)」（緑の電球アイコン）タブを開き、「パワー (Power)」を「10000W」程度に、**半径 (Radius)**を「1m」程度に設定し、**色 (Color)**を爆発エフェクトと同じオレンジ系の色に設定します。
- このポイントライトは、UV球のアニメーションに合わせて移動するように、UV球のペアレント（親子関係）に設定すると良いでしょう。
シーン全体のライティングとカメラの設定:
- 必要であれば、エリアライトなどを追加し、シーン全体を照らします。ドラマチックな影を作ることで、迫力が増します。
- Shift + A ＞「カメラ (Camera)」を追加します。
- カメラを適切な位置に移動し、Ctrl + Alt + Numpad 0 でカメラビューに切り替えます。
- カメラを選択した状態で、プロパティエディターの「オブジェクトデータプロパティ (Object Data Properties)」（緑のカメラアイコン）から「焦点距離 (Focal Length)」などを調整して、最適な画角を決めましょう。
最終調整とレンダー:
- タイムラインを再生しながら、各ノードのパラメータ（特に破壊アニメーションの範囲マッピングの値や、瓦礫の舞い上がる高さなど）を微調整し、アニメーションの動きや見た目が理想的になるまで調整してみましょう。
- 最終的なアニメーションをエクスポートするには、プロパティエディターの「出力プロパティ (Output Properties)」（プリンターのアイコン）で「解像度 (Resolution)」や「フレーム範囲 (Frame Range)」、「出力 (Output)」パス、ファイル形式 (File Format)（例：FFmpegビデオ、コンテナはMPEG-4）などを設定し、「レンダー (Render)」＞「アニメーションをレンダー (Render Animation)」を選択します。

ここまでのジオメトリノードを使って仕上げたアニメーションを載せています。

初心者がこれを理解するのは難解だと思いますが、「こんな事ができるんだあ」が知る事が大事だと思います。
アニメーションの作り方は、同じく「あかりさんノ－ト」で説明しています・・初心者でも理解できる説明だと思います。私も3年間、色々とBlenderの解説動画を見てきましたけど・・これ程上手く説明しているのを探すのは困難な中、素晴らしい解説だと勉強になりました。
